光纖光柵具有許多其它傳感器無法比擬的優點：全光測量，在監測現場無電氣設備，不受電磁及核輻射干擾；體積小、重量輕、靈敏度高、零點無漂移，長期穩定；以反射光的中心波長表征被測量，不受光源功率波動、光纖微彎效應及耦合損耗等因素的影響；絕對量測量，系統安裝及長期使用過程中無需定標；使用壽命長、易于復用和夠成傳感網絡。

“土壓力”主要指擋土結構(擋土墻、橋臺、碼頭板樁墻、基坑護壁墻等)所受土體側壓力。在土與結構的相互作用下，擋土結構所受側壓力的總值，隨著結構與土相對位移的方向和位移量而變化，側壓力的分布則隨著結構的柔性變形和施工程序的不同而變化。土壓力計則是專門用于測量土壓力的傳感器，其主要用于測量土方和堤壩的總壓力，混凝土或鋼結構與土體接觸面的土壓力，擋土墻上的土壓力等，廣泛應用于建筑、水電、大壩、隧道等工程領域。

?目前，市場上現有的土壓力計的從傳感原理主要分為：振弦式，氣動式、電阻應變式及光纖光柵式。其中主要以振弦式土壓計為主，其性能穩定，使用范圍廣、靈敏度高、溫度影響小，但長期穩定性差有蠕變，易受電磁干擾，但是在一些易燃易爆、強電磁干擾的惡劣環境以及需遠距離檢測的場合，這些以電作為傳感信號的土壓計就很難派上用場。光纖光柵土壓計是一種可以形成傳感網絡系統的新型光纖位移傳感器，具有光纖傳感器的許多優點，其中最重要的就是光纖光柵傳感器的傳感信號為波長調制，這一傳感機制的好處在于：
(1)測量信號不受光源起伏、光纖彎曲損耗、連接損耗和探測器老化等因素的影響；

(2)避免了一般干涉型傳感器中相位測量的不清晰和對固有參考點需要；

(3)能方便的使用分復用技術，在一根光纖中串接多個光纖光柵進行分布測量，但是現有的光纖光柵傳感器靈敏度不夠，不能夠快速感應土壓力承壓數值的變化。本實用新型根據現有的光纖光柵傳感器的問題，提出了一種具有靈敏度高，結構緊湊簡單，安裝方便的光纖光柵土壓力傳感器，同時，該光纖光柵土壓力傳感器還具有抗腐蝕、抗電磁干擾，耐久性強，可靠性高，易于組成網絡等特點

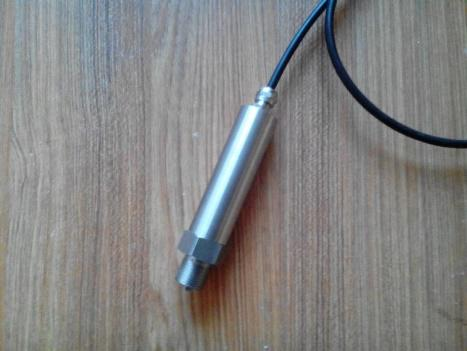

SRS-P20 型光纖光柵壓力傳感器是采用進口膜片作為壓力變送器件，進而利用光纖光柵固有的應變傳感特性研制而成的一種新型光纖光柵壓力傳感器，適合安裝在測壓管、鉆孔、堤壩管道或壓力容器中，以測量流體壓力。應用范圍廣泛，包括公路橋梁、隧道等民用建筑、水利水電工程、電力、石油化工、航空航天、船舶等領域。

特點

高精度、高穩定性、高可靠性

本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強，可在強電磁干擾、高雷擊、易燃、

易爆等惡劣條件下應用

傳感信號傳輸距離遠，可達 40Km

準分布式測量，在一根光纖上可以并聯多個傳感器（典型：12 只）

內部安裝一只光纖光柵溫度傳感器，用以補償溫度變化引起的影響

布置簡單，可與其他類型光纖光柵傳感器混合使用

型號	SRS-P20
量程	1MPa、2MPa、5MPa、10MPa
分辨率	<0.1％F.S.
精度	<0.3％F.S.
波長范圍	1527～1565nm
光柵反射率	＞85%
溫度范圍	0℃～85℃
傳感器引出線	1m 鎧裝光纜（可定制更長的引出光纜）
連接方式	熔接或 FC/APC 接頭
尺寸	Φ27×88mm
外部封裝	不銹鋼外殼、直徑Φ6mm 鎧裝光纜引線
防水等級	IP68
安裝方式	M20×1.5 螺紋安裝
